直讀光譜儀的透鏡解析，光譜儀含氮透鏡在哪里可以應用
發布時間：2025-08-13 08:26:25 點擊：905
直讀光譜儀作為金屬材料成分分析的核心設備，其透鏡系統承擔著光路調控與信號優化的關鍵任務。作為光學系統的“光線調度中心”，透鏡通過折射原理將樣品激發產生的特征光譜精準聚焦至分光系統，其性能直接影響分析精度與檢測下限。這一過程涉及兩個核心功能：一是隔離分光室與火花激發室，維持真空環境以減少空氣對紫外光的吸收；二是通過曲面設計實現光束準直，確保不同波長的特征譜線以平行光形式進入光柵分光模塊。

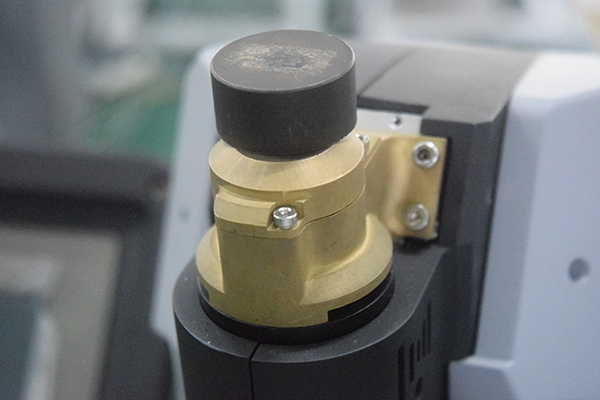

移動式直讀光譜儀的分析
在氮元素（N）檢測場景中，透鏡材質的選擇呈現顯著差異。常規透鏡多采用光學玻璃或石英基材，表面鍍制鋁膜增強反射率，但此類設計在真空紫外波段（145-200nm）存在固有缺陷：空氣中的氧氣會與鋁膜發生氧化反應，導致165nm附近的氮特征譜線強度衰減超30%。針對這一痛點，含N透鏡通過創新鍍膜技術實現突破，其核心改進在于在鋁膜表面增鍍氟化鎂（MgF?）保護層。氟化鎂具有獨特的雙折射特性，不僅能形成致密氧化膜隔絕氧氣，其1.38的折射率更與鋁膜形成理想匹配，使165nm波段的反射率從62%提升至89%。實驗數據顯示，采用氟化鎂透鏡的直讀光譜儀檢測低氮合金時，氮元素檢出限可從15ppm降至5ppm，重復性標準偏差優化至0.8ppm以內。

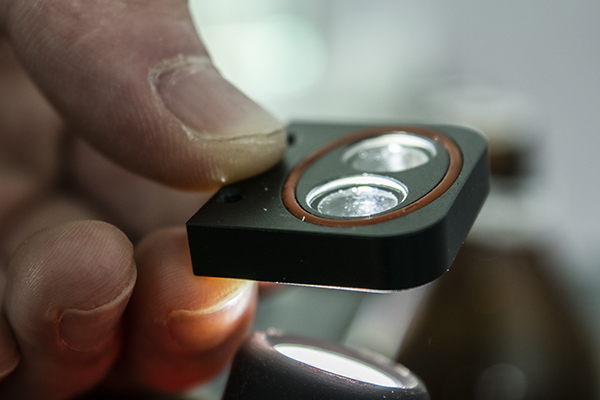

光譜儀透鏡的查看
材質差異帶來的應用分化尤為明顯。在常規碳鋼分析中，兩種透鏡均可滿足檢測需求，但在核電用超低氮鋼（N≤20ppm）或航空鋁合金（N≤5ppm）的質檢場景中，氟化鎂透鏡成為必需配置。某鋼鐵企業實際應用表明，更換氟化鎂透鏡后，其生產的X80管線鋼氮含量檢測合格率從92%提升至98%，每年避免因氮超標導致的質量損失超千萬元。值得注意的是，氟化鎂透鏡需配合真空型光譜儀使用，其維護要求也更為嚴苛，需采用無水乙醇超聲清洗并避免物理擦拭，以防止氟化鎂涂層剝落。這種技術特性使其成為高端金屬材料檢測領域的標準配置，而常規透鏡則繼續服務于普通碳鋼、合金鋼等常規分析場景。
